Schweißnahtvermessung

= Software-Modul zur Schweißnahtvermessung und Bewertung von Schmelzverbindungen – speziell für den fertigungsbegleitenden Prüfablauf von Schweißnähten – nach DIN ISO 5817 (Stahl, Nickel, Titan) und DIN EN ISO 10042 (Aluminium) – geeignet:

Direkte Bewertung während des Prüfablaufs möglich, durch Anzeige der Toleranzabweichung, Warngrenzen
Statistische Auswertungen zur langfristigen Beurteilung des Fertigungsprozesses
Prüfablauf fertigungsbegleitend und rationell, da reproduzierbare Messprofile für alle Prüfungen und Bauteile erstellt werden

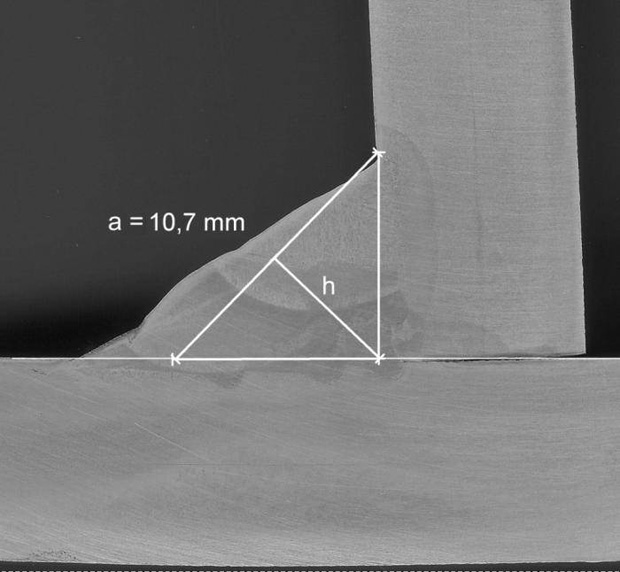

Methode: zur Kontrolle von Schweißnähten am Mikroskop oder dhs EasyController mittels Schliffproben (a-Maß-Bestimmung, Nahtbreite, Materialdicke, Spaltbreite, Einbrand, Schweißtiefe, Porendurchmesser von Einschlüssen, u.a.)

Anwendungsbereiche:
